Automatización de una agujereadora estándar

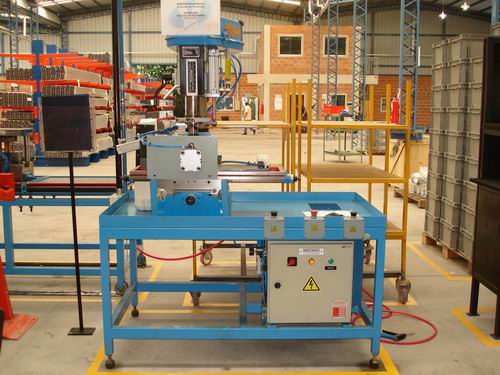

Agujeradora automatizada para agujereado de paragolpes de aluminio instalada en el cliente.

Agujereadora estándar, PLC LOGO!, contactor y guardamotor.
Una agujereadora estándar fue modificada para realizar un dispositivo de agujereado de paragolpes de aluminio. Se cambió el sistema de perforado manual por un avance neumático, además del agregado de sensores, pulsadores, sistema de fijación de pieza por clamps neumáticos, y lubricación de corte por sistema de spray. El tablero cuenta con un PLC LOGO que controla todos los elementos, con la ventaja de poder modificar todos los tiempos de los temporizadores programados desde el frente del LOGO (Por ej: tiempo de clampeo, tiempo espera de la mecha antes de retirarse, tiempo de lubricación, tiempo de emergencia, etc...). Se le agregó también un contactor y un guardamotor para comandar y proteger el motor de la agujereadora.

Agujereadora original.

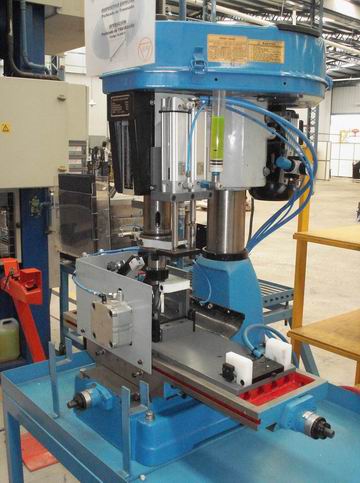

Agujereadora modificada con avance y clamps neumáticos.

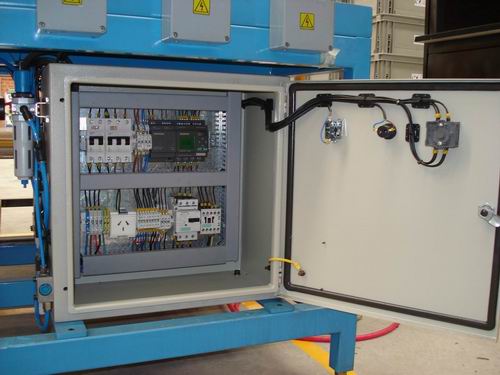

Tablero de la agujeradora automatizada con un Módulo Programable LOGO! y guardamotor.
