Inicio > Trabajos > Armado de interruptores
diferenciales
Armado
de interruptores diferenciales
("disyuntores")

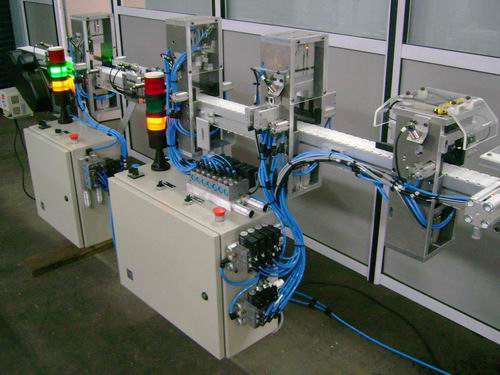

Los cuatro
dispositivos montados sobre una cadena transportadora.
Interruptor
diferencial tetrapolar desarmado y luego el interruptor armado.
VIDEO.
PLC
Telemecanique TWIDO con módulos de expansión de entradas
y salidas.
Una cadena transportadora con 5 dispositivos forman la linea de armado
de interruptores diferenciales
(llamados comúnmente "disyuntores"), tanto para modelos
bipolares como para modelos tetrapolares.
El primer dispositivo, con un plc ZELIO, realiza el enfondado de los componentes.
Luego tres dispositivos en cadena comandados por un plc TWIDO, realizan
el pre-cerrado, cerrado y control del armado. El dispositivo de pre-cerrado
tiene un dosificador de disyuntores que deja pasar solo un elemento por
vez, y realiza un pre-cerrado haciendo mover la maneta negra para que
calze en la carcaza superior. Le sigue el dispositivo de cerrado que es
el que aplica la fuerza necesaria para la unión de ambos elementos.
Luego el dispositivo de control que chequea la altura de cerrado con 2
sensodre de fibra óptica. En caso de haber una pieza mal cerrada,
la descarta de la cinta (ver video). Los tres dispositivos trabajan en
forma conjunta, liberando la pieza solo cuando el siguiente dispositivo
haya finalizado la operación.
Finalmente, un plato acumulador al final de la cadena (con motoreductor
y un variador de velocidad), recolecta los interruptores armados.

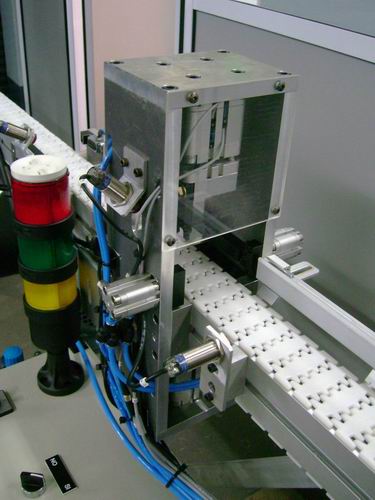

Dispositivo
1: Enfondado.
Tablero
del dispositivo 1 con Telemecanique ZELIO.

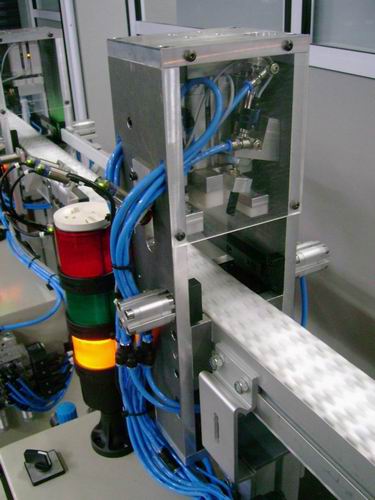

Dispositivo
2: Pre-cerrado.

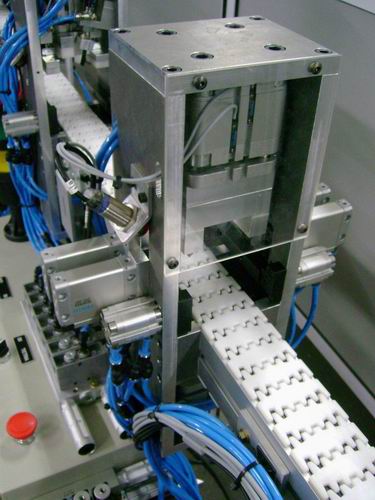

Dispositivo
3: Cerrado.

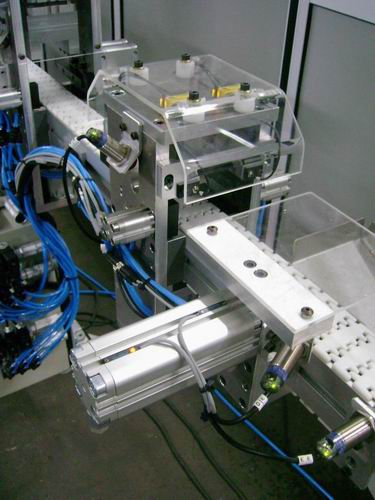

Dispositivo
4: Control de Cerrado.

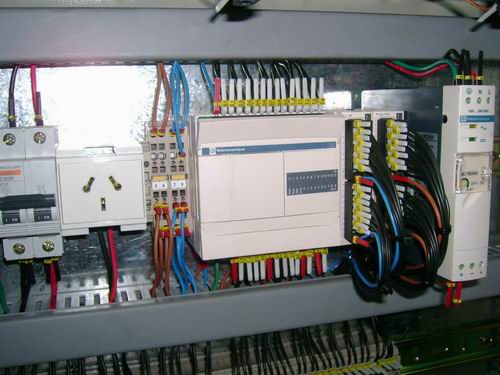

Tablero
de los dispositivos 2, 3 y 4 con Telemecanique TWIDO y módulos
de expansión.

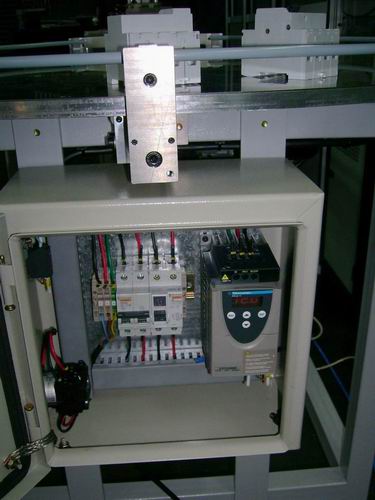

Tablero
del dispositivo
5.

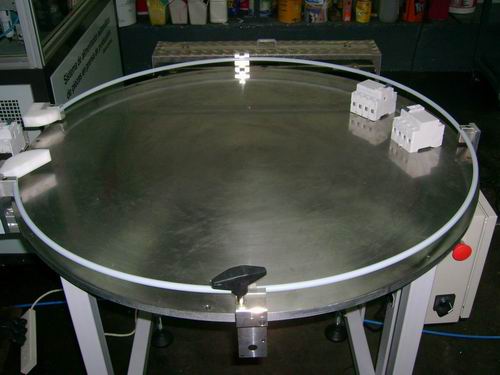

Dispositivo
5: Plato acumulador al final de la cadena.
