Posicionamiento de vigas de iluminación

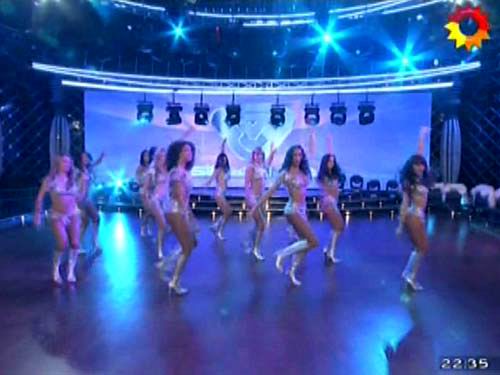

Vista de las 2 vigas sosteniendo elementos de iluminación, una en el medio y otra arriba.

PLC y Pantalla DELTA, 4 motores malacates Stagemaker SM, 4 encoders.
Automatizamos 2 vigas de iluminación en un estudio de televisión. Cada viga de forma semicircular cuelga de 2 motores Stagemaker SM en sus extremos. La función de la automatización es posicionar verticalmente ambas vigas, con solo pulsar un boton. Para ello se acopló un encoder en cada eje de los motores Stagemaker, y se agregaron límites de carrera para la búsqueda de 0.
La consola, ubicada en la cabina de control, tiene una pantalla táctil de 6" en donde se pueden ingresar las alturas de ambas vigas para cada posición, subir o bajar cada motor de forma manual, establecer el inicio de cada motor, y otras funciones de manejo manual. Con solo pulsar un boton, las vigas suben y/o bajan hasta ubicarse en la posición programada.

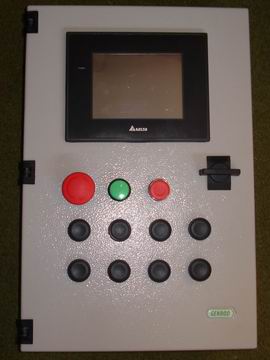

Panel de control

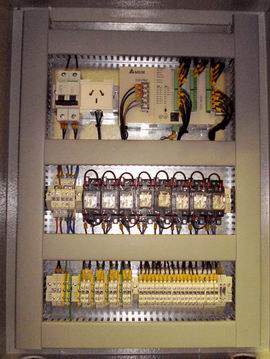

Tablero de potencia, con el PLC
