Probador de Interruptores

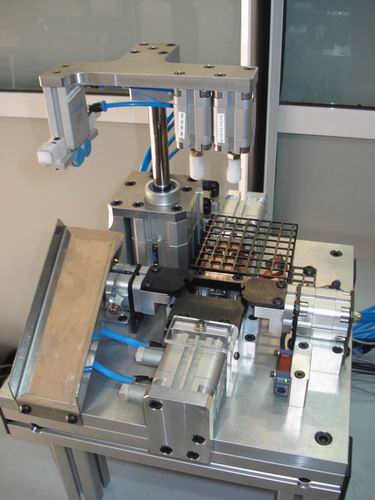

Dispositivo probador de interruptores.


VIDEO.

Telemecanique ZELIO de 16ent/10sal, Controlador de Temperatura.
Este dispositivo ensaya 5 modelos de interruptores: Módulo bipolar simple, Módulo bipolar combinado, 1/2 Módulo simple, 1/2 Módulo combinado, y 1/2 Módulo pulsador (tipo timbre). Para interuptores simples, el ensayo consiste en probar que todos los contactos de los interruptores tengan conductividad en cuando se acciona la llave, como también que interrumpta la conductividad cuando se apaga la llave, tanto para 1/2 módulo como para bipolar. Para los módulos combinados, además se controla la correcta conductividad dependiendo de la posición de la llave. Y para 1/2 módulo pulsador (tipo timbre), se controla la conductividad al pulsar la llave, y el corte automático por resorte al liberar la llave.
Cada ensayo se realiza tres veces, y si el ensayo da OK, un fechador caliente graba la fecha del ensayo OK. El sistema del fechador consiste en una resitencia que calienta los números, una termocupla y un controlador de temperatura. Hasta que el fechador no esté caliente, el PLC impide la operación del dispositivo
.

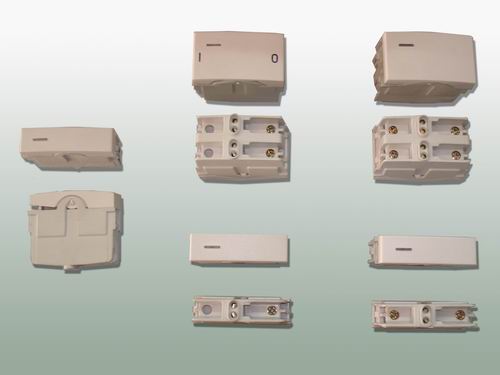

Los distintos tipos de modelos de pulsadores e interruptores que prueba el dispositivo.

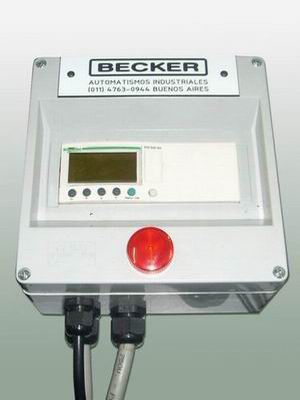

Panel de control con Telemecanique ZELIO.

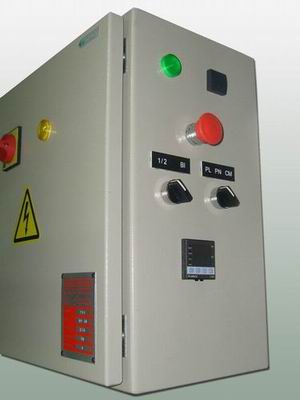

Tablero del dispositivo.
