Remachadora de pernos con control de altura

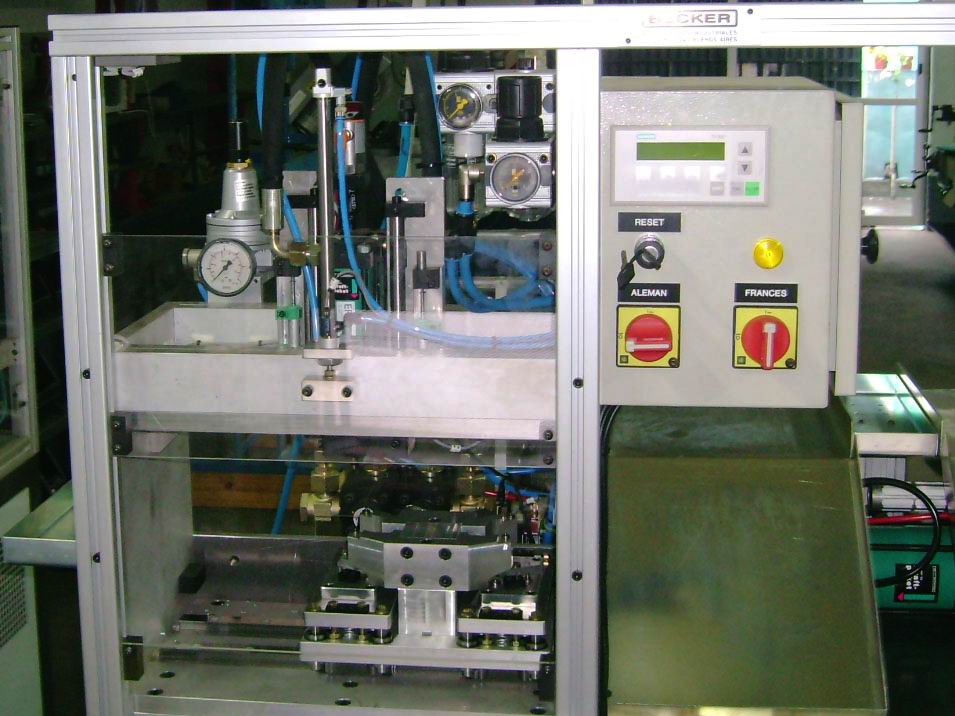

Dispositivo de remachado de pernos.

PLC Siemens S7-224XP, panel de operador Siemens TD-200 y trasductores lineales para la medición de la altura del perno remachado (precisión de +/- 0.01mm).
Este dispositivo realiza el remachado de 2 pernos en el cuerpo del cinturón de seguridad, tanto para el lado izquierdo (conductor) como para el lado derecho (acompañante). Se coloca la pieza con los remaches, se produce el remachado con 2 cilindros hidro-neumáticos, y los trasductores lineales miden la profundidad del remachado. El panel de operador indica si el remachado ha sido satisfactorio. Con dicho panel se permite además especificar los rangos de altura de remachados permitidos para ambos cilindros, tanto en el modelo izquierdo como también para el derecho, además de diferentes modos de funcionamiento, operaciones manuales y configuraciones varias.

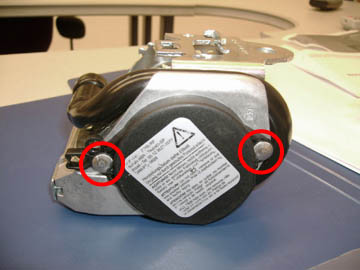

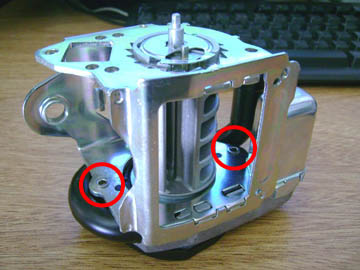

Vista inferior de los pernos remachados.	Vista superior de los pernos remachados.

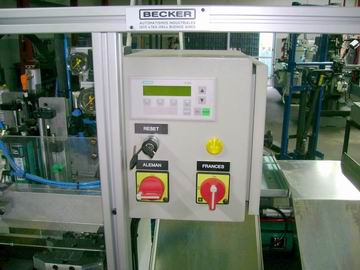

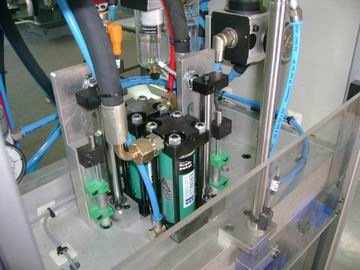

Cilindros hidroneumáticos, y reglas potenciométricas.	Frente del panel de comando.

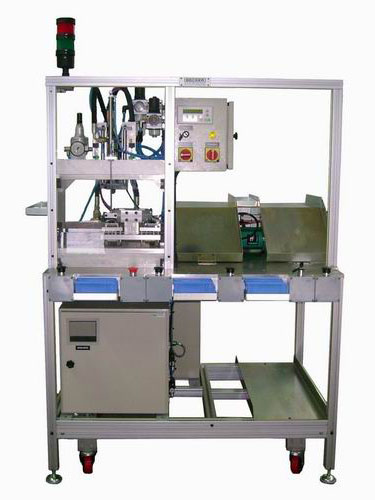

Tablero del dispositivo.
